旋回式破碎機

產品描述

旋回式破碎機介紹：

菲尼克斯礦山設備（上海）有限公司生產的FKH旋回式破碎機是利用破碎錐在殼體內錐腔中的旋回運動，對物料產生擠壓、劈裂和彎曲作用，粗碎各種硬度的礦石或巖石的大型破碎機械，是圓錐破碎機的一種，主要用于礦石的粗碎。裝有破碎錐的主軸的上端支承在橫梁中部的襯套內，其下端則置于軸套的偏心孔中。軸套轉動時，破碎錐繞機器中心線作偏心旋回運動它的破碎動作是連續進行的，故工作效率高于顎式破碎機。

旋回式破碎機原理：
旋回式破碎機用兩種方式實現排料口的調整和過載保險：一是采用機械方式，其主軸上端有調整螺母，旋轉調整螺帽，破碎錐即可下降或上升，使排料口隨之變大或變小，超載時，靠切斷傳動皮帶輪上的保險銷以實現保險；第二種是采用液壓方式的液壓旋回破碎機，其主軸坐落在液壓缸內的柱塞上，改變柱塞下的液壓油體積就可以改變破碎錐的上下位置，從而改變排料口的大小。超載時，主軸向下的壓力增大，迫使柱塞下的液壓油進入液壓傳動系統中的蓄能器，使破碎錐隨之下降以增大排料口，排出隨物料進入破碎腔的非破碎物(鐵器、木塊等),以實現保險。

旋回式破碎機特點：

1、破碎腔深度大，工作連續，生產能力高，單位電耗低。它與給礦口寬度相同的顎式破碎機相比，生產能力比后者要高一倍以上，而每噸礦石的電耗則比顎式破碎機低50%-80%。

2、工作平穩，震動較輕，機設備的基礎質量較小。旋回破碎機的基礎質量；通常為機器設備質量的2-3倍，而顎式破碎機的基礎質量則為機器本身質量的5-10倍。

3、可以擠滿給礦，大型旋回破碎機可以直接給入原礦石，無需增設礦倉和給礦機。

4、旋回破碎機易于啟動，不需要飛輪等輔助工具，現在先進的大型旋回破碎機已經可以實現滿倉帶載啟動。

5、旋回破碎機生成的片狀產品較顎式破碎機要少。

6、初期成本較高，但從長遠周期上來看，整體效益較顎式破碎機更高。

旋回式破碎機參數：

規格型號Model	給料口寬度（mm）Feed Opening Width	最大給料尺寸（mm） Max. Feed Size	公稱排料口寬度（mm）Nominal Width Of Discharge Opening	立錐底部直徑（mm）Bottom Diameter Of Mainshaft	排料口調整范圍（mm）Adjustable Range Of Discharge Opening	生產能力（t/h）Capacity	電動機功率（kw）Power	重量（t）（不包括電機）Weight（Excluding Motor）
規格型號Model	給料口寬度（mm）Feed Opening Width	最大給料尺寸（mm） Max. Feed Size	公稱排料口寬度（mm）Nominal Width Of Discharge Opening	立錐底部直徑（mm）Bottom Diameter Of Mainshaft	排料口調整范圍（mm）Adjustable Range Of Discharge Opening	生產能力（t/h）Capacity	電動機功率（kw）Power	重量（t）（不包括電機）Weight（Excluding Motor）
FKH1040	1040	800	140	1600	140-175	1600-2350	315	127.9
FKH1210	1210	1000	150	1640	150-175	2200-2750	355	155.8
FKH1400	1400	1200	150	2200	150-200	2550-3380	450	246.3
FKH1600	1600	1350	150	2500	150-200	2580-3700	450	304.6
FKH1665	1600	1350	165	2500	165-230	4050-5530	600	389.6

注: 參數如有更新，恕不另行通知，請聯系我們。

Note: Parameters are subject to update without notice, please contact us.

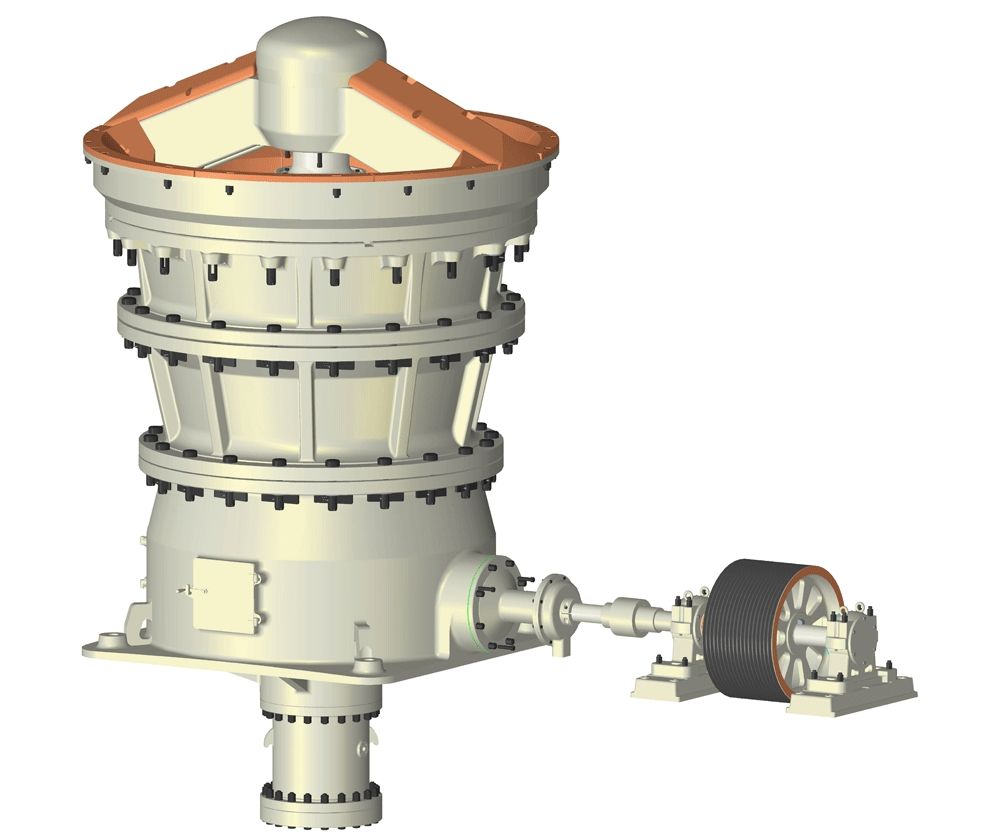

旋回式破碎機圖片：

旋回式破碎機產品樣本下載：
旋回式破碎機產品樣本
